SolidWorksによる3DCADモデリング

3次元CADを使ったモデリング事例です。

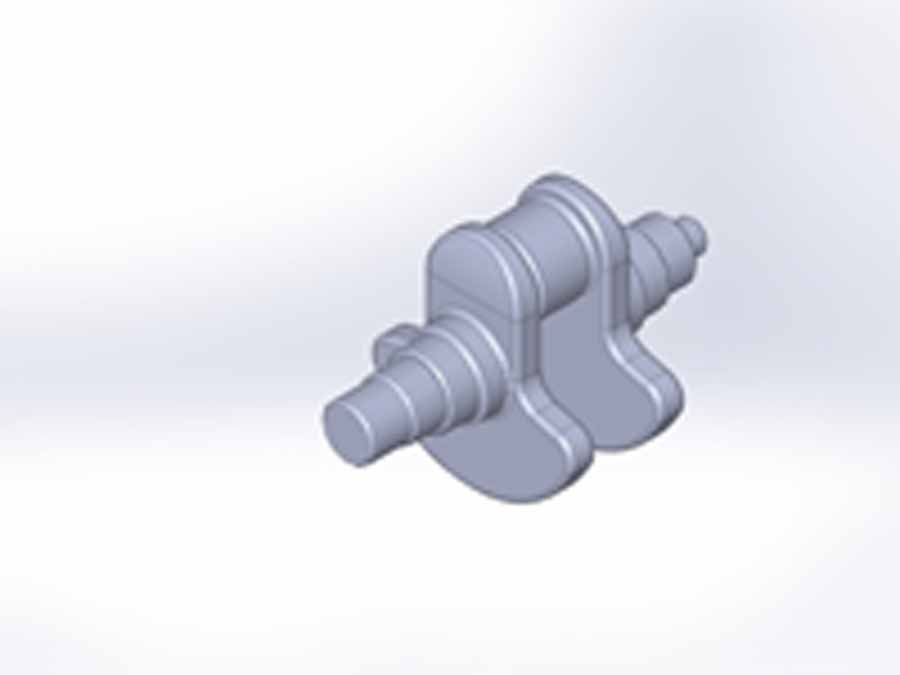

ピストン式エンジンのクランクシャフトをモデリングしてみます。

3DCADでのモデリングにかかる所要時間

モデリングにかかった所要時間

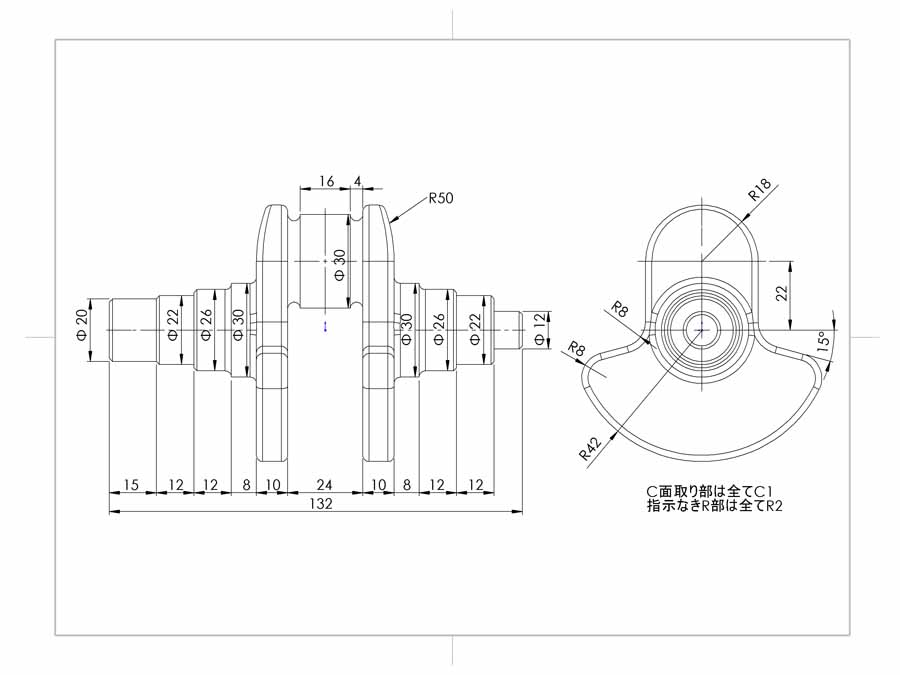

複雑な形状に見えますがΦ30クランクピンのスケッチを正面に作成バランスウエイトまで作成します。

正面をミラー平面にコピーし両端のシャフトの断面図を作成回転ボス/ベースするだけなので簡単です。

モデリングにかかった所要時間は25分でした。

モデリングの見積価格

単金：3,000円/ｈですから

25÷60ｘ3,000＝1,250

プラス管理費15%と消費税10%

合計￥1,580円

SolidWorksによる3DCADモデリング（まとめ）

SolidWorks経験年数18年のエンジニアによるモデリングは、データ作成時間が早いのでとてもリーズナブルな価格になります。

是非、モデリングの外注はお任せ下さい。
